智能时代,智云电力系统如何抄读电量的吗?
二十世纪以来, 我国经济飞速发展,人民生活水平日益提高,居民用电量大量提升,现在基本已经一户一表,有些农业地区好多一户多表,水利灌溉,厂房加工,家庭用电等,如果再像以前那个时候扛着梯子上下串村寨,一个月有十几天在外面抄表。抄完表紧接着就要电费发行、催费。“要么在外面跑,要么回来抱着电话一个劲儿地给客户打电话,一天打几百个个催费电话,几块钱电费来回跑到村子里要好几次,那么供电所的电工抄表工作日趋繁重,原先一个村几百块表,现在可能达到一千多块电表,再用工抄表模式,由于人工精力体力限制可能会带来抄表误抄,漏抄,估抄,效率非常低,造成巨大经济损失。
国家电网在配农网升级改造工程中,大力开展“抄表无人化”建设,协调用户、安装和调试智能集中抄表设备,档案录入系统。通过低压集抄技术实行无人智能抄表。原先一个人可能几千块电表要十几天才能抄完电量,现在通过低压集抄设备,不用一天就能抄完,要是电表集中,比如一个小区一千块电表,只需要在变压器箱里接入一个载波集中器,那么不用一个小时可能就能完成抄表工作。下面就给大家介绍一下现在主流的两种抄表方式,一种是电力载波抄表,一种是485二层网线抄表。
载波抄表,电力载波通讯即PLC,是英文Power line Communication的简称。 电力载波是电力系统特有的通信方式,电力载波通讯是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络,只要有电线,就能进行数据传递。

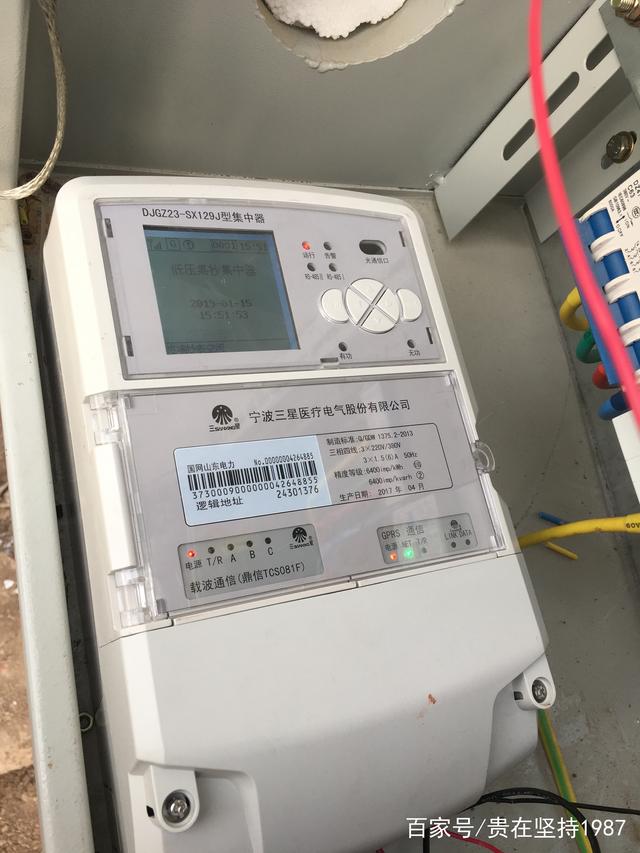

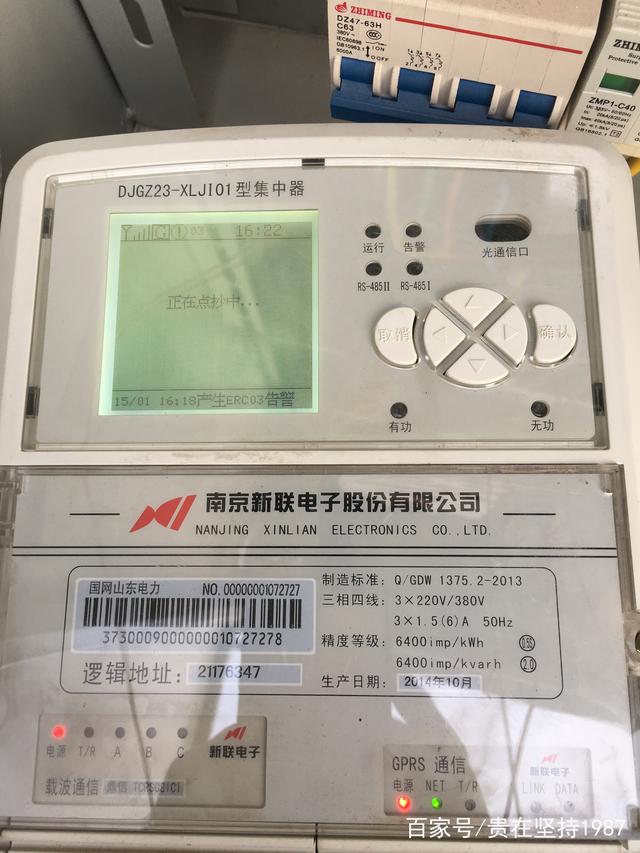

上图就是两种鼎信载波集中器,需要接入三火一零,否则抄表 效果不好。他们主要靠电力载波模块传输信号,
这张图就是家用照明电表,一般在房子后面墙上电表箱,大家可以看到里面有个白色长方块的东西,这个表箱就是靠 这个电力载波模块抄读电量,一般一个箱子 用一块载波模块就可以,其他电表用箱子的网线连在一起既可以,
这是一个三相动力表,大家看到表箱里也有一个载波模块,由于这个载波模块也是耗电的,虽然电量不是很多,所以在接这个载波模块的时候一定要把它的电源线接在电表的进线孔,那样这个载波模块用的电量就是公家的啦.但是配电变压器对电力载波信号有阻隔作用,所以电力载波信号只能在一个配电变压器区域范围内传送。而且电力线上负荷很重时,线路阻抗可达1欧姆以下,造成对载波信号的高削减。在实际应用中,当电力线空载时,点对点载波信号可传输到几公里。但当电力线上负荷很重时,只能传输几十米。
485线二层集中器抄表,这个就是用电力网线连着电表靠集中器来抄读电量的,通俗的 说载波抄表好比无线,485线抄表好比宽带,所以485线二层集中抄表这个信号强,抄读快。

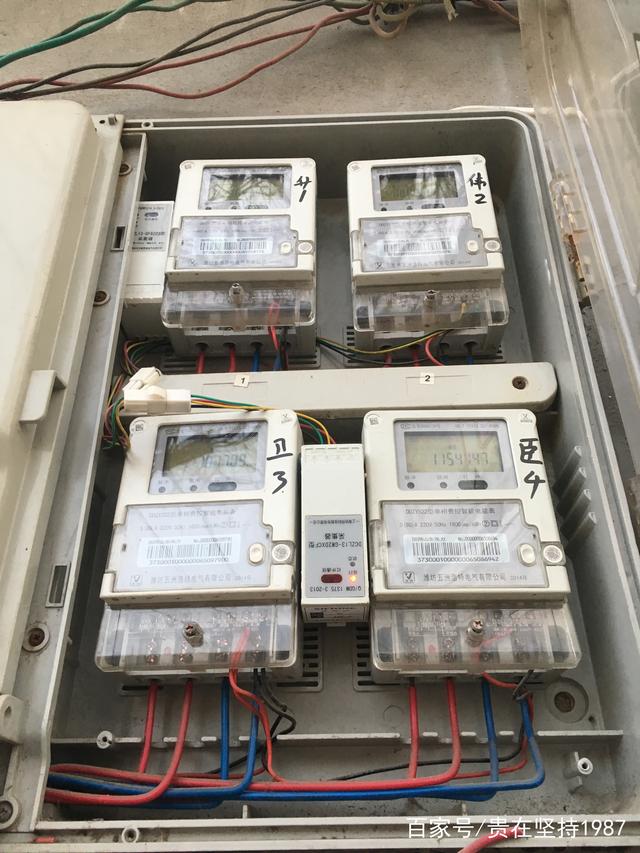

我们可以看到上图表箱里第三个位置装的类似电表的东西就是二层集中器,上面两块是电表,他们用网线串到一起,最后汇总接到这个集中器的端口上就可以了,大家可以看到表箱里有几根黑色线,那个就是485线。
一般一条街就可以用485线从后 头一排连着一排,最后网线接到集中器的电表箱里。
通过今天的讲解大家大概可以了解到自己家的电表用的是什么方式抄表了,无论 用什么方式抄表,还请大家不要破坏抄表设施,现在每个电表 箱子上都有包村电工经理和所在地供电所的服务电话,如果有什么电力问题,还请咨询电工,不要私自接电,以免造成伤害。谢谢大家的耐心观看,如果有问题咨询请留言。
